產品名稱：
公制螺紋24°內錐輕系列 45°彎接頭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

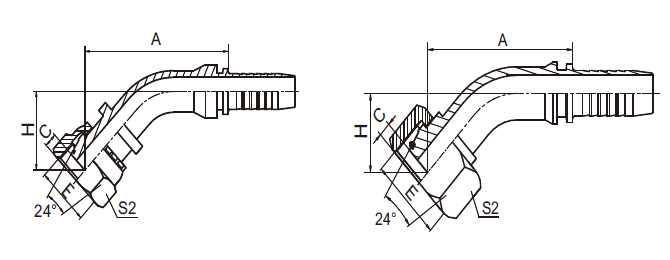

| 訂貨號 | 螺紋E | 膠 管 | 硬管外徑 | O形圈 | 尺 寸 | ||||||||||
| 公稱內徑 | 標號 | A | C | H | S2 | ||||||||||
| DLB-14-04T | M14X1.5 | 6 | 4 | 8 | O06.5X1.5 | 46 | 2 | 22 | 17 | ||||||
| DLB-16-05T | M16X1.5 | 8 | 5 | 10 | O08.0X1.5 | 48 | 2 | 24 | 19 | ||||||
| DLB-16-06 | M16X1.5 | 10 | 6 | 10 | O08.0X1.5 | 42 | 2 | 22 | 22 | ||||||
| DLB-18-05T | M18X1.5 | 8 | 5 | 12 | O10.0X1.5 | 46.6 | 2 | 23.2 | 22 | ||||||
| DLB-18-06T | M18X1.5 | 10 | 6 | 12 | O10.0X1.5 | 45 | 2 | 22 | 22 | ||||||
| DLB-22-05T | M22X1.5 | 8 | 5 | 15 | O12.0X2.0 | 46.5 | 3 | 23.2 | 27 | ||||||
| DLB-22-06T | M22X1.5 | 10 | 6 | 15 | O12.0X2.0 | 52 | 2 | 24.2 | 27 | ||||||
| DLB-22-08T | M22X1.5 | 12 | 8 | 15 | O12.0X2.0 | 57 | 2.5 | 27 | 27 | ||||||
| DLB-26-08T | M26X1.5 | 12 | 8 | 18 | O15.0X2.0 | 60.6 | 2.1 | 25.7 | 32 | ||||||
| DLB-26-10T | M26X1.5 | 16 | 10 | 18 | O15.0X2.0 | 69 | 2.5 | 31 | 32 | ||||||
| DLB-26-12 | M26X1.5 | 20 | 12 | 18 | O15.0X2.0 | 86.9 | 2.5 | 39.5 | 32 | ||||||
| DLB-30-10T | M30X2 | 16 | 10 | 22 | O20.0X2.0 | 73.5 | 3.8 | 28.6 | 36 | ||||||
| DLB-30-12T | M30X2 | 20 | 12 | 22 | O20.0X2.0 | 75 | 4 | 36 | 36 | ||||||
| DLB-36-12T | M36X2 | 20 | 12 | 28 | O26.0X2.0 | 79.5 | 4.5 | 32.1 | 46 | ||||||
| DLB-45-20T | M45X2 | 32 | 20 | 35 | O32.0X2.5 | 99.8 | 4 | 39.1 | 55 | ||||||
| DLB-52-20T | M52X2 | 32 | 20 | 42 | O38.0X2.5 | 102 | 4 | 39.8 | 60 | ||||||
| DLB-52-24T | M52X2 | 40 | 24 | 42 | O38.0X2.5 | 114.5 | 4 | 43.7 | 60 | ||||||
